Modelsim仿真验证：测试平台搭建与10大案例分析

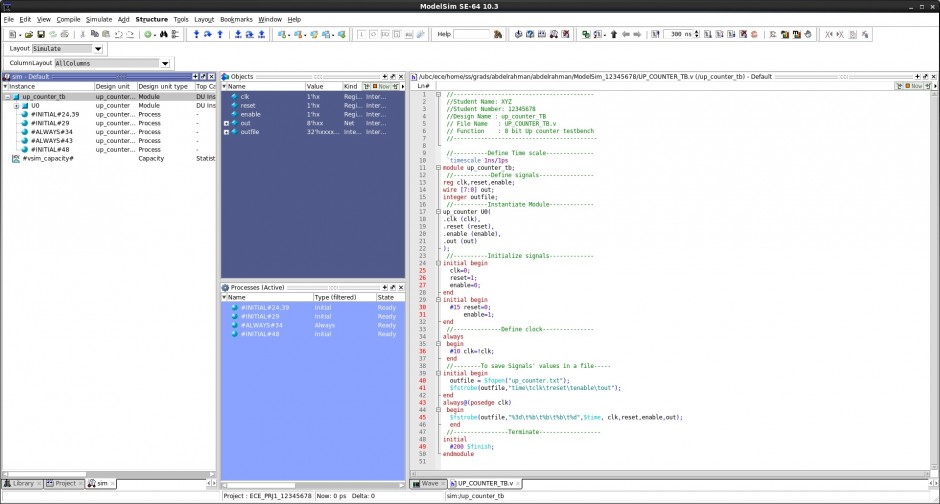

 # 摘要 本文全面介绍Modelsim仿真工具的基础知识、测试案例、高级仿真技术及其在FPGA项目中的应用。从基础环境搭建到复杂模块测试，再到性能分析与优化，本文详细阐述了Modelsim在电路验证中的重要性。此外，文章还探讨了Modelsim在系统级验证和现代验证方法中的应用，特别是在与UVM测试框架结合使用时的情况。本文旨在为硬件工程师提供一套完整的Modelsim仿真解决方案，帮助他们提高仿真效率和验证质量。 # 关键字 Modelsim仿真；环境搭建；FPGA验证；高级仿真技术；UVM测试框架；性能优化 参考资源链接：[Modelsim入门：许可证配置与安装教程](https://wenku.csdn.net/doc/5y9datjfe7?spm=1055.2635.3001.10343) # 1. Modelsim仿真基础与环境搭建 ## 概述 Modelsim是一款广泛应用于数字逻辑设计的仿真软件，是进行FPGA和ASIC设计验证的必备工具。它支持多种硬件描述语言，并提供了强大的仿真、调试和分析能力。在开始仿真实验之前，搭建一个稳定和高效的仿真环境是必不可少的。本章将介绍Modelsim仿真环境的基础搭建步骤以及相关基础知识，为后续深入探讨各类仿真测试案例奠定基础。 ## 环境搭建步骤 1. **安装Modelsim**：首先需要从Mentor Graphics官网下载对应版本的Modelsim安装包，按照安装向导进行安装。安装完成后，运行Modelsim并进行初始配置。 2. **配置工作库**：通过Modelsim的图形用户界面(GUI)或使用Tcl命令配置工作库，确保仿真过程中能够顺利加载所需的模块和库文件。 3. **编写仿真脚本**：对于初学者而言，通过编写仿真脚本是掌握Modelsim操作流程的好方法。脚本可以包含编译设计、运行测试、收集波形等操作。 ## 基础命令示例 ```tcl # 创建工作库 vlib work # 编译设计文件 vcom -93 design.vhd # 运行仿真测试并保存波形数据 vsim work.testbench add wave -position end sim:/testbench/* run 1000 ns ``` 上述步骤和示例为Modelsim环境搭建和基础命令使用提供了简单的入门引导。本章接下来的章节将详细探讨Modelsim在不同场景下的应用和优化策略。随着章节的深入，我们逐步学习如何运用Modelsim进行高效仿真测试，并优化设计流程。 # 2. Modelsim仿真测试案例 ## 2.1 模拟逻辑电路验证 ### 2.1.1 门级电路的仿真测试 门级电路是数字逻辑电路中最基础的部分，它由各种基本逻辑门（如AND, OR, NOT, NAND, NOR等）组成。在Modelsim中进行门级电路的仿真测试可以验证这些基本单元的功能是否按预期工作。 模拟门级电路时，需要首先使用硬件描述语言（HDL）编写门级电路的描述代码。这里以Verilog为例，展示如何建立一个简单的门级电路仿真测试： ```verilog module testbench; // 定义输入输出端口 reg A, B; wire Y; // 实例化基本逻辑门 not #5 my_not (Y, A); // 延迟为5单位时间的非门 and #3 my_and (A, B); // 延迟为3单位时间的与门 or #4 my_or (A, B); // 延迟为4单位时间的或门 // 测试逻辑 initial begin A = 0; B = 0; #10; // 等待10个单位时间 A = 1; B = 0; #10; A = 0; B = 1; #10; A = 1; B = 1; #10; $finish; // 结束测试 end // 显示仿真结果 initial begin $monitor("Time = %t, A = %b, B = %b, Y = %b", $time, A, B, Y); end endmodule ``` 在上述代码中，我们定义了三个基本逻辑门，并在`initial`块中通过改变输入`A`和`B`的值来测试逻辑门的行为。`$monitor`语句用于监视和打印信号的变化。通过分析`Y`的输出值，可以验证逻辑门的功能是否正确实现。 ### 2.1.2 组合逻辑电路的仿真测试 组合逻辑电路的仿真测试相对门级电路更为复杂，因为组合逻辑涉及到多个逻辑门的相互连接，并且没有时钟信号。 模拟组合逻辑电路时，首先要编写代码描述整个电路。这里以一个简单的4输入多路选择器（Multiplexer, MUX）为例： ```verilog module mux4to1_testbench; // 输入输出端口 reg [3:0] in; reg [1:0] sel; wire out; // 实例化4到1 MUX mux4to1 uut ( .in(in), .sel(sel), .out(out) ); // 测试逻辑 initial begin // 4位输入向量和2位选择信号的值 in = 4'b0000; sel = 2'b00; #10; in = 4'b0001; sel = 2'b01; #10; in = 4'b0010; sel = 2'b10; #10; in = 4'b0011; sel = 2'b11; #10; in = 4'b0100; sel = 2'b00; #10; // ... 依此类推，测试所有可能的组合 $finish; end // 显示仿真结果 initial begin $monitor("Time = %t, in = %b, sel = %b, out = %b", $time, in, sel, out); end endmodule ``` 在这个例子中，`mux4to1`模块是一个4输入多路选择器，`testbench`模块用来提供输入信号并观察输出。我们通过改变`in`和`sel`的值来测试不同情况下的输出结果。 ## 2.2 微架构级仿真案例 ### 2.2.1 流水线处理的仿真测试 流水线是现代处理器设计中提高性能的一种技术，它将指令的执行过程分解为几个独立的阶段，每个阶段由不同的硬件资源处理。 为了在Modelsim中模拟流水线处理器的行为，我们需要编写描述流水线每个阶段的Verilog代码。这里展示一个简化的流水线处理器模型的仿真测试： ```verilog module pipeline_testbench; // 流水线寄存器定义 reg [31:0] IF_ID, ID_EX, EX_MEM, MEM_WB; reg clk, reset; // 流水线控制信号定义 reg RegWrite, ALUSrc, MemtoReg, MemRead, MemWrite; // 生成时钟信号 always #5 clk = ~clk; // 流水线初始化和测试逻辑 initial begin clk = 0; reset = 1; #10 reset = 0; #10; // 在此添加更多的测试逻辑 // 模拟指令通过流水线的各个阶段 $finish; // 结束测试 end endmodule ``` ### 2.2.2 存储器接口的仿真测试 存储器接口的仿真通常涉及到RAM或者ROM等存储器的读写操作。在Modelsim中，我们需要编写相应的测试程序来模拟处理器对存储器接口的操作。 以下是一个简单的存储器接口测试的Verilog代码示例： ```verilog module memory_interface_testbench; // 存储器接口信号定义 wire [31:0] address; wire [31:0] data_out; wire [31:0] data_in; wire we; // 存储器模型实例化 memory uut ( .address(address), .data_out(data_out), .data_in(data_in), .we(we) ); // 测试逻辑 initial begin // 初始化测试数据和地址 // 进行读写操作模拟 // 打印存储器内容以检查正确性 $finish; // 结束测试 end endmodule ``` 在这个例子中，`memory`模块代表存储器模型。`testbench`模块通过改变`address`和`data_in`的值来模拟读写操作，并通过观察`data_out`来验证存储器的行为是否正确。 ## 2.3 带有Verilog代码的仿真实例 ### 2.3.1 RTL级代码仿真实例 RTL（寄存器传输级）设计是数字电路设计的关键步骤，它描述了数据如何在寄存器之间传输。Modelsim允许用户对RTL代码进行仿真，以检查其功能是否符合预期。 以下是一个简单的RTL级代码仿真实例： ```verilog module adder( input [3:0] a, input [3:0] b, output [4:0] sum ); assign sum = a + b; endmodule module adder_tb; reg [3:0] A, B; wire [4:0] Sum; // 实例化加法器模块 adder uut ( .a(A), .b(B), .sum ```
