CANstress配置与优化：最大化数据采集性能

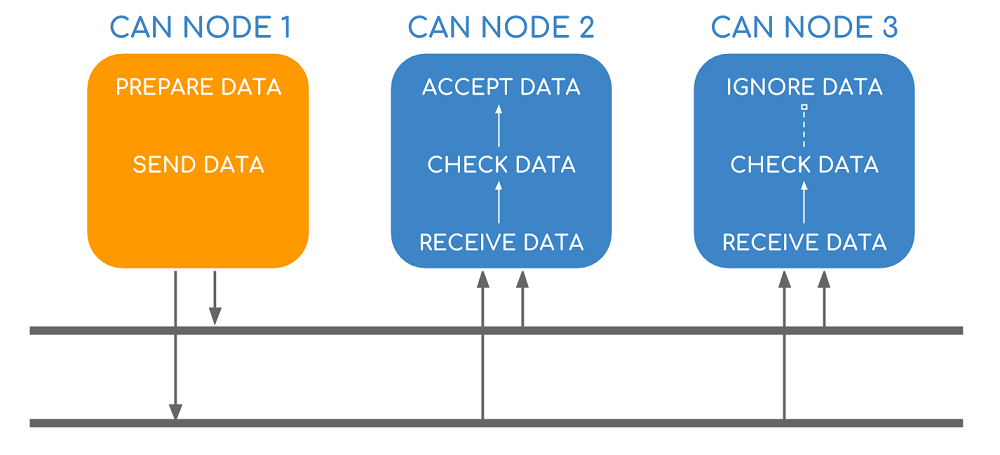

 # 摘要 CANstress是一个用于模拟CAN总线网络压力的工具，它帮助工程师进行数据采集的配置实践，并通过性能优化策略提升数据采集和传输的效率。本文首先介绍CANstress的基本设置和理论基础，包括CAN总线协议及其数据采集过程，然后着重讨论了CANstress的配置实践，涉及到软件安装、环境搭建以及配置文件的深入分析。在此基础上，提出了多种性能优化策略，包含数据采集性能提升、网络传输效率增强和实时监控的动态调整方法。最后，通过高级应用案例分析，展示了CANstress在大规模分布式数据采集、实时数据处理与分析以及工业自动化系统优化中的应用，提供了问题诊断和优化成果的最佳实践。 # 关键字 CANstress；CAN总线；数据采集；网络配置；性能优化；实时监控 参考资源链接：[CANstress使用教程：快速接入与干扰模拟](https://wenku.csdn.net/doc/4bca2h3n0t?spm=1055.2635.3001.10343) # 1. CANstress介绍与基本设置 ## 1.1 CANstress概述 CANstress 是一款专业的CAN总线网络性能测试工具，旨在模拟实际工作负载，进行高精度的数据采集和分析。它能够模拟多种节点行为，评估CAN网络的稳定性和性能极限。 ## 1.2 安装和环境准备 在开始使用CANstress之前，需要进行安装和环境准备。以下是基本的步骤： 1. 下载最新版本的CANstress软件包。 2. 解压并按照安装文档指导完成安装。 3. 确保安装了支持的硬件接口设备，并正确连接到计算机。 ## 1.3 基本设置操作 进行基本设置是使用CANstress的起点。以下是如何开始配置你的CANstress环境的步骤： 1. 打开CANstress应用程序。 2. 在界面上选择或创建一个新的项目。 3. 配置CAN接口参数（如波特率、通道等）。 4. 设置测试场景，如消息频率和负载类型。 通过以上步骤，我们就能完成CANstress的基本安装和设置，为后续更深入的网络性能测试和分析打下基础。 # 2. CAN数据采集的理论基础 在深入CANstress的高级配置与性能优化之前，了解CAN数据采集的理论基础是至关重要的。本章旨在详细介绍CAN协议的核心概念，数据采集过程中的关键机制，以及如何在网络配置和节点设置中获得最佳性能。 ### 2.1 CAN总线协议概述 #### 2.1.1 CAN协议的历史和特点 CAN（Controller Area Network）总线协议最早由德国Bosch公司于1980年代初期为汽车内部通讯而开发。由于其在工业领域内的强大功能和高度可靠性，后来逐渐扩展到工业自动化、医疗设备和其他嵌入式系统领域。 CAN协议的特点如下： - **多主机访问**: CAN使用非破坏性的仲裁方法，允许多个主节点同时访问总线，而不会丢失信息。 - **优先级控制**: 数据具有不同的优先级，确保关键信息能够优先发送。 - **错误检测和处理**: 内置的错误检测机制可以识别并隔离错误节点。 - **可靠的数据传输**: 通过使用校验、确认和帧序列化技术，保证了数据的完整性和可靠性。 - **动态数据长度**: 数据帧的长度可以动态变化，使得通信更加灵活。 #### 2.1.2 CAN帧结构和报文传输原理 CAN协议中的数据传输通过称为“帧”的结构实现。一个CAN帧可以是数据帧、远程帧、错误帧或过载帧。最常见的是数据帧和远程帧，而数据帧是实际数据传输的载体。 数据帧由几个关键部分组成： - **帧起始**: 标识一个新的数据帧的开始。 - **仲裁字段**: 用于识别消息的ID。低ID表示高优先级。 - **控制字段**: 包含数据帧的控制信息，如数据长度代码。 - **数据字段**: 实际传输的数据。 - **校验字段**: 用于错误检测。 - **确认字段**: 用于数据接收方的确认信号。 - **帧结束**: 标识数据帧的结束。 报文传输原理基于CSMA/BA（带有冲突检测的非破坏性位仲裁）机制，确保多个节点可以同时访问总线而不会互相干扰。节点通过监听总线电平和自己发送的电平进行比较来进行仲裁。如果检测到冲突，具有较高优先级的节点（即ID较低的节点）可以继续传输，而低优先级节点会等待。 ### 2.2 数据采集过程分析 #### 2.2.1 数据帧的捕获与过滤机制 数据采集过程中的一个关键步骤是捕获并过滤数据帧。过滤机制允许节点只接收感兴趣的ID范围内的数据帧，忽略其他的。这种选择性监听是通过设置过滤器掩码和过滤器代码来实现的，能够大幅提高节点的性能和降低数据处理的复杂度。 过滤可以是基于标准ID的，也可以是基于扩展ID的。标准过滤器使用一个32位的过滤器寄存器和相应的屏蔽位寄存器，而扩展过滤器使用两个32位寄存器来实现更灵活的过滤策略。 #### 2.2.2 错误处理和信号完整性保证 在数据采集过程中，保证数据的准确性和信号的完整性至关重要。CAN协议提供了多种错误检测机制： - **循环冗余检查（CRC）**: 用于帧校验。 - **帧检查**: 检查帧格式和帧边界。 - **确认错误**: 检查发送节点是否收到了接收节点的确认响应。 - **仲裁丢失**: 检查节点在总线竞争中是否失去了仲裁。 - **位填充**: 在数据帧中避免连续的“1”或“0”出现，以便于同步。 如果检测到错误，将启动错误处理程序。发送节点将重新发送数据帧，而接收节点将忽略错误帧。如果错误持续发生，相关节点最终会被置于错误主动或错误被动状态，直到重新同步。 ### 2.3 网络配置与节点设置 #### 2.3.1 CAN网络的拓扑结构设计 CAN网络的物理拓扑结构可以是总线型、星型或混合型。最常见的总线型拓扑包含两根导线，即CAN_H和CAN_L，这两根导线之间需要合适终端电阻以防止信号反射。 - **终端电阻**: 一般在总线两端各放置一个120欧姆的电阻，以匹配总线的阻抗特性，从而减少信号反射。 - **总线长度**: 受波特率影响，高速通信时总线长度需要限制，以保证信号完整。 - **节点数量**: 受总线电气负载限制，每个CAN控制器上有一个终端电阻，节点数量需要严格控制。 #### 2.3.2 节点初始化和配置参数详解 在CAN节点初始化过程中，需要配置多个参数来确保节点与网络同步和正确接收数据。 - **波特率**: 即位传输速率，它是决定数据传输速率的主要参数。 - **采样点**: 在位时间内的一个特定时间点，用于采样数据以检测电平变化。 - **同步跳跃宽度**: 用于自动位时间调整和补偿时钟偏差。 - **时间分段**: 通过划分位时间，允许对总线进行更精细的控制，提高性能和抗干扰能力。 下面的表格展示了典型CAN节点的初始化参数及其作用。 | 参数名称 | 描述 | 参数范围 | 示例设置 | |------------------|----------------------------------------------------------------------------------------|----------------|------------------| | 波特率 | 数据传输速率 | 1Mbps至10kbps | 250kbps | | 采样点 | 在位时间内的采样位置 |
