      开疆智能profinet转Modbus网关连接施耐德智能电动执行机构配置案例

      开疆智能网关配置案例 • 来源：开疆智能网关配置案例 • 作者：开疆智能网关配置 • 2024-12-23 09:39 • 次阅读
      加入交流群
      微信小助手二维码

      扫码添加小助手

      加入工程师交流群

      客户需求：客户有一台施耐德智能电动执行器设备，协议为ModbusRTU，要求将此设备接入到西门子1200PLC的Profinet协议中，故选择了开疆智能研发的profinet转Modbus网关进行通讯连接。


      配置过程：

      打开开疆智能Profinet转Modbus网关配置软件“Gateway Configuration Studio”并新建项目选择PN2MRM


      设置开疆智能Profinet转Modbus网关在Profinet一侧的设备名称及IP地址（新版本通过主站组态软件进行分配）


      设置Profinet转Modbus网关的Modbus参数，跟从站保持一致，具体可查询从站通讯手册。


      从手册可知，从站支持波特率4800-38400站地址从2开始，本例波特率为9600 站地址2



      添加对应功能码，从手册可知，执行器支持）03 04 06 16,功能码，选取对应选项


      本例以03H和16功能码为例，从手册可知写命令地址为十进制150，长度为2个寄存器


      所以配置如下


      读地址为160-165的6个寄存器长度


      开疆智能Profinet转Modbus网关配置如下


      确认无误后将配置下载进入网关。并打开PLC组态软件

      导入Profinet转Modbus网关GSD文件选择模块添加进入组态


      给Profinet转Modbus网关分配设备名称以及IP地址


      分配输入输出数据长度，大于Modbus一侧即可


      确认无误后下载组态至PLC即可正常使用。

      审核编辑 黄宇

      声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。 举报投诉
      • Profinet
        Profinet
        +关注

        关注

        7

        文章

        1832

        浏览量

        26133
      收藏 人收藏
      加入交流群
      微信小助手二维码

      扫码添加小助手

      加入工程师交流群

        评论

        相关推荐
        热点推荐

        开疆智能CCLinkIE转CANopen网关连接施耐德变频器配置案例

        本案例是通过开疆智能研发的CCLinkIE转CANopen网关连接三菱PLC与施耐德ATV变频器。
        的头像 发表于 07-05 12:25 •374次阅读
        <b class='flag-5'>开疆</b><b class='flag-5'>智能</b>CCLinkIE<b class='flag-5'>转</b>CANopen<b class='flag-5'>网关连接</b><b class='flag-5'>施耐德</b>变频器<b class='flag-5'>配置</b>案例

        开疆智能ModbusTCP转Devicenet网关连接机器人配置案例

        开疆智能ModbusTCP转Devicenet网关连接机器人配置案例
        的头像 发表于 06-28 14:13 •1718次阅读
        <b class='flag-5'>开疆</b><b class='flag-5'>智能</b>ModbusTCP<b class='flag-5'>转</b>Devicenet<b class='flag-5'>网关连接</b>机器人<b class='flag-5'>配置</b>案例

        开疆智能Devicenet转ModbusTCP网关连接费斯托阀岛配置案例

        本案例是ModbusTCP主站PLC通过开疆智能研发的Devicenet主转ModbusTCP网关连接费斯托阀岛的配置案例，具体步骤如下。
        的头像 发表于 06-28 14:10 •423次阅读
        <b class='flag-5'>开疆</b><b class='flag-5'>智能</b>Devicenet<b class='flag-5'>转</b>ModbusTCP<b class='flag-5'>网关连接</b>费斯托阀岛<b class='flag-5'>配置</b>案例

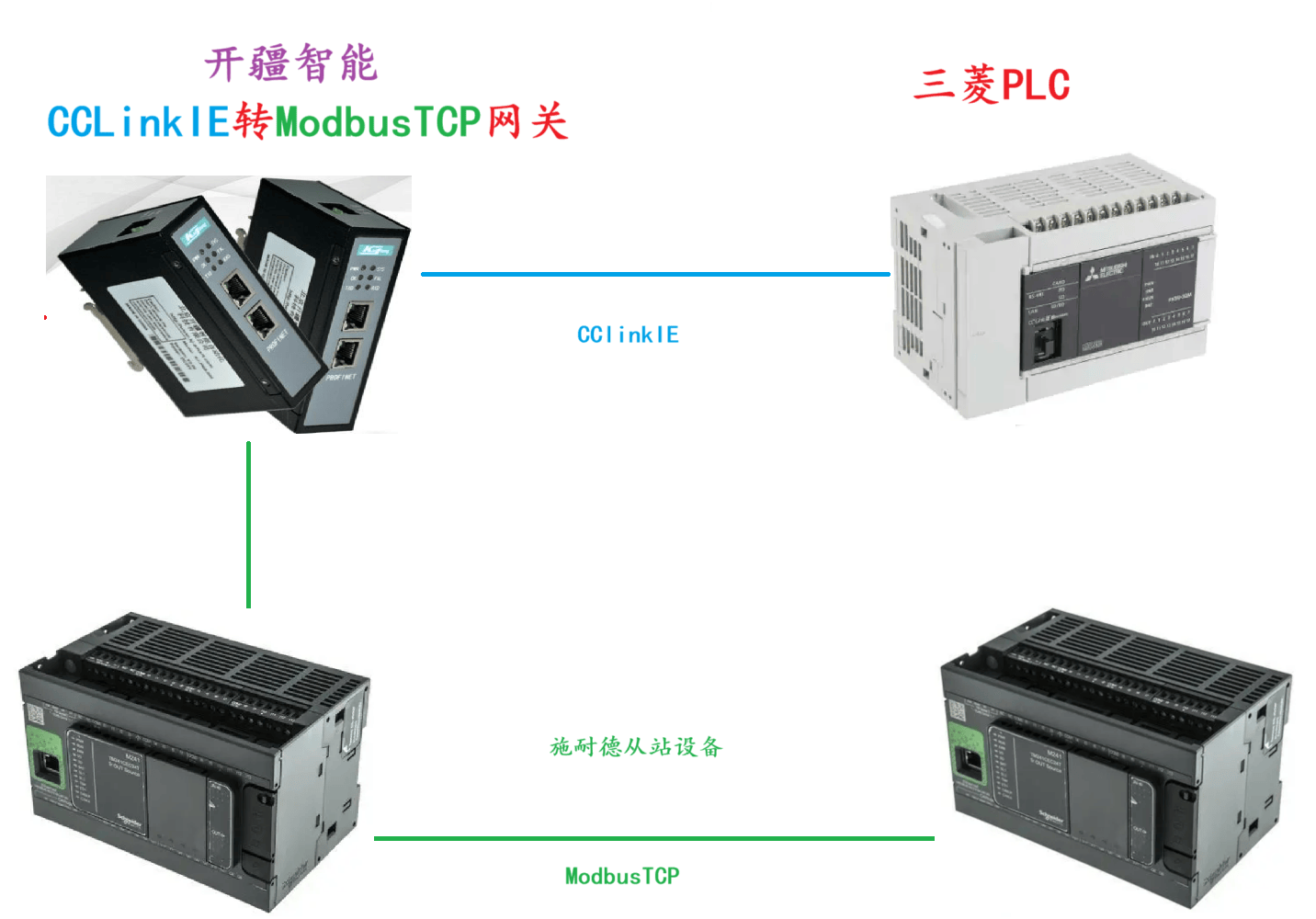

        开疆智能CCLinkIE转ModbusTCP网关连接施耐德TCP从站配置案例
