      开疆智能Modbus转Profinet网关连接MODBUS-4AI远程IO配置案例

      开疆智能网关配置案例 • 来源：开疆智能网关配置案例 • 作者：开疆智能网关配置 • 2024-12-23 09:44 • 次阅读
      加入交流群
      微信小助手二维码

      扫码添加小助手

      加入工程师交流群


      客户需求：客户想将模拟量采集模块数据采集到西门子PLC中，但因为西门子PLC协议为Profinet，而采集模块只支持ModbusRTU

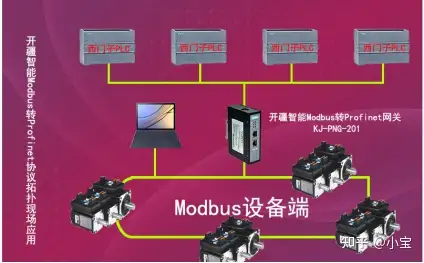

      所以客户选择了开疆智能研发的Modbus转Profient网关KJ-PNG-201来进行协议转换通讯

      配置过程：

      打开西门子PLC组态软件（step7 博图等）

      导入Modbus转Profinet网关GSD文件并选择模块添加进入组态


      给Modbus转Profinet网关分配设备名称以及IP地址


      分配输入输出数据长度，大于Modbus一侧即可


      确认无误后下载组态至PLC，并打开Modbus转Profinet网关配置软件“Gateway Configuration Studio”

      新建项目，选择PN2MRM


      设置Modbus转Profinet网关在Profinet一侧的设备名称及IP地址（新版本通过主站组态软件进行分配）


      设置Modbus转Profinet网关的485参数，要跟从站保持一致。本案例选择波特率为9600

      先通过从站软件确定从站具体参数（站地址，波特率等）



      从手册得知从站Modbus使用04功能码，所以Modbus转Profinet网关设置的时候要选择读输入寄存器


      在ModbusRTU处右键添加Node，然后再Node处继续右键添加功能码


      根据从站手册提供的地址填写所需读取参数


      如想读取全部四个通道数据则寄存器地址为0寄存器数量为4


      确认无误后将配置下载进Modbus转Profinet网关即可
